Drenaje Francés: Solución Avanzada para la Evacuación de Aguas Pluviales
El drenaje francés, también conocido como dren francés, es una solución de ingeniería civil altamente efectiva diseñada para evacuar aguas subterráneas y pluviales de forma eficiente. A diferencia de los sistemas convencionales, incorpora un sistema de filtración especializado que previene la obstrucción del tubo, garantizando un funcionamiento óptimo a largo plazo.
Datos clave
- Qué es: sistema de drenaje con tubo perforado y geotextil
- Función: evacuar aguas subterráneas y pluviales, proteger estructuras
- Productos: TDR Ultra Perforado, TDR Ultra y TDR Geotextil
- Diámetros: 4″ a 60″ · Normas ASTM, AASHTO, ISO, NMX, CONAGUA
¿Qué es un drenaje francés?

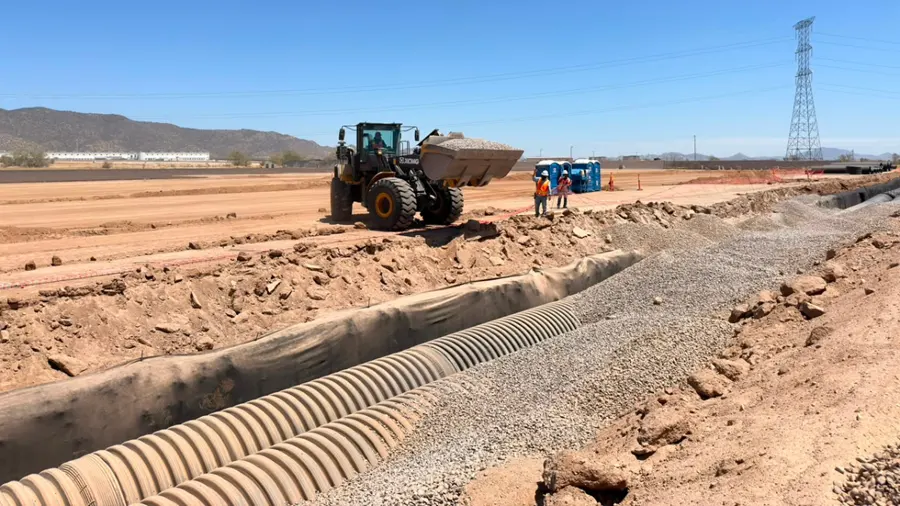

El drenaje francés es una solución de ingeniería civil diseñada para evacuar aguas subterráneas y pluviales de forma eficiente. Consiste en una zanja rellena estratégicamente con materiales drenantes de diferentes granulometrías y un tubo perforado protegido por capas de geotextil, lo que lo convierte en una solución integral para proteger estructuras, edificaciones, caminos y muros contra daños por humedad, acumulación de agua y posibles inundaciones.
Diferencias entre drenaje común y drenaje francés
Aunque ambos sistemas evacúan agua, existen diferencias técnicas importantes que hacen del dren francés una solución superior en muchas aplicaciones:
| Drenaje común | Drenaje francés |
|---|---|
| Zanja perimetral a la edificación | Zanja con profundidad optimizada |
| Impermeabilización de la parte enterrada del muro | Capa de impermeabilización permeable al vapor |
| Tubo perforado simple | TDR Geotextil como primera capa de protección |
| Relleno con materiales drenantes | Tubo TDR Ultra Perforado para la captación de agua |
| Cobertura con tierra y pavimento | TDR Ultra sin perforaciones para conducción adicional |
| — | Cierre hermético con geotextil y relleno estratificado |

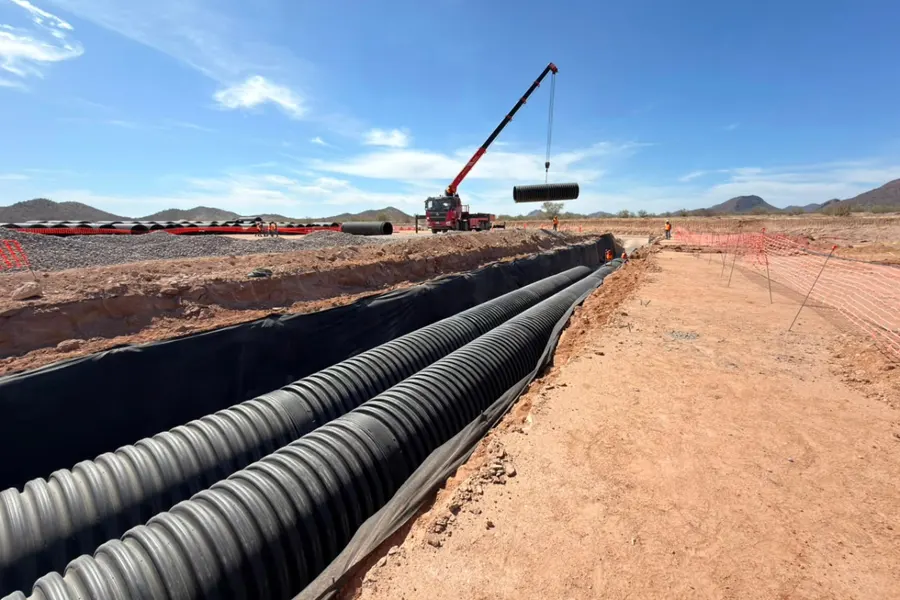

Proceso de instalación del dren francés, paso a paso
1. Apertura de la zanja
Se realiza una zanja perimetral con la máxima profundidad posible sin afectar la cimentación. La pendiente mínima recomendada es del 1% para garantizar el flujo gravitacional del agua hacia el punto de desagüe.
2. Impermeabilización del muro
Se aplica una lámina impermeabilizante permeable al vapor de agua, evitando el contacto directo de la tierra húmeda con la estructura. Es una recomendación crítica de nuestra área técnica.
3. Colocación del TDR Geotextil
Se coloca la primera capa de TDR Geotextil sobre el fondo y los laterales de la zanja. Este material filtrante actúa como barrera, permitiendo el paso del agua mientras retiene las partículas de tierra y sedimentos que podrían obstruir los tubos.
4. Instalación de los tubos de drenaje
Se coloca el TDR Ultra Perforado en el centro de la zanja, seguido del TDR Ultra sin perforaciones en paralelo o en configuración complementaria, según los caudales esperados. Fabricados en PEAD, garantizan durabilidad y máxima eficiencia hidráulica.
5. Envolvimiento con geotextil
Se cierra la zanja envolviendo todo el sistema con el TDR Geotextil, creando un “sobre” protector que evita la contaminación del material drenante y asegura el filtrado adecuado del agua.
6. Relleno y pavimentación
Se rellena con materiales drenantes de diferentes granulometrías, compactando adecuadamente, y finalmente se cubre con tierra y pavimento.
Productos Tododren para drenaje francés

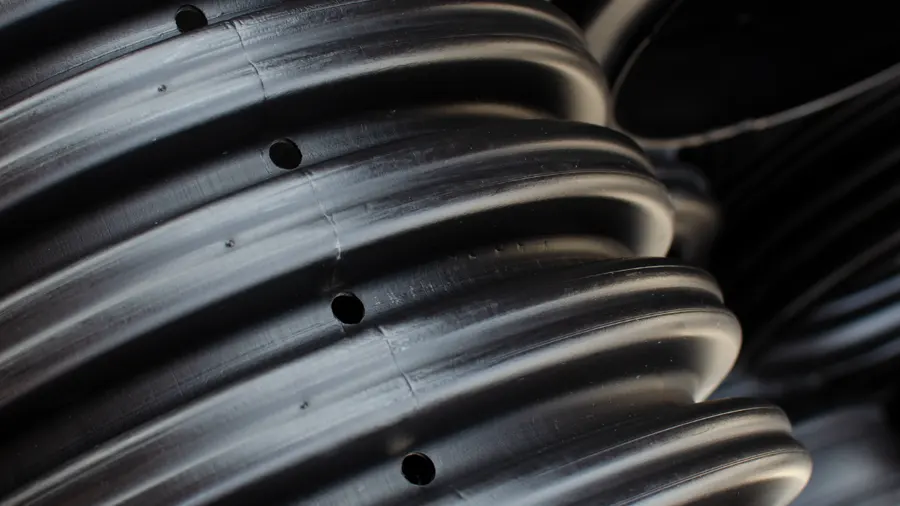

TDR Ultra Perforado
El Tubo Corrugado Perforado TDR Ultra® es la solución ideal para la captación de agua en sistemas de drenaje francés:
- Material: polietileno de alta densidad (PEAD) corrugado.
- Configuración: campana bi-capa reforzada con corrugas de doble arco.
- Perforaciones: diseñadas estratégicamente para máxima captación.
- Resistencia: alta a la abrasión y a químicos (rango pH: 1.25 a 14).
- Diámetros: de 4″ a 60″ según el proyecto.
- Normas: NMX-E-241-CNCP, NMX-E-240, AASHTO M252/294, ASTM F405 y ASTM F667.
TDR Ultra (sin perforaciones)
El Tubo Corrugado TDR Ultra® sin perforaciones es la opción complementaria para la conducción del drenaje pluvial:
- Unión 100% hermética, que garantiza cero fugas.
- Valor Manning de 0.009 para un desempeño hidráulico superior.
- Pared interior lisa que mejora la capacidad de flujo.
- Corrugas de doble arco reforzadas para máxima resistencia estructural.
- Presentaciones: doble pared (tramos de 6.1 m) y pared sencilla (rollos).
- Normas: NMX-E-241-CNCP, AASHTO M252/294, ASTM F2648 y ASTM F2306.
TDR Geotextil
El TDR Geotextil es el componente que diferencia un drenaje francés de uno común:
- Filtración de sedimentos y partículas finas.
- Distribución uniforme del flujo de agua.
- Protección contra la obstrucción del sistema.
- Permeabilidad controlada para máxima eficiencia.
Ventajas del drenaje francés
- Mayor durabilidad: la protección geotextil evita obstrucciones y extiende la vida útil del sistema.
- Mejor drenaje: capacidad mejorada de evacuación de aguas pluviales y subterráneas.
- Protección estructural: previene daños por humedad, humedad capilar e inundaciones.
- Mantenimiento reducido: el filtrado geotextil minimiza los taponamientos.
- Versatilidad: aplicable en edificaciones, carreteras, proyectos agrícolas y más.
Caso de estudio: drenaje francés para una nave industrial en el norte de México
Con más de 60 años de experiencia, Tododren ha participado en proyectos de gran envergadura. Un caso destacado es el drenaje de evacuación de aguas pluviales para una importante nave industrial de grandes magnitudes en el norte de México.
Especificaciones del proyecto
| Producto | Cantidad |
|---|---|
| TDR Ultra Perforado 60″ | 83 tubos |
| TDR Ultra Perforado 48″ | 165 tubos |
| TDR Ultra 18″ (sin perforación) | 115 tubos |
| TDR Ultra 24″ (sin perforación) | 48 tubos |
| TDR Ultra 30″ (sin perforación) | 20 tubos |
| TDR Ultra 36″ (sin perforación) | 8 tubos |
| Geotextil NW200 | 26,000 m² |
| Total | 439 tubos + 26,000 m² de geotextil |
Resultado del proyecto
La combinación estratégica de tubos perforados en distintos diámetros, junto con más de 26 mil metros cuadrados de geotextil NW200, garantizó:
- Evacuación eficiente de aguas pluviales en superficies extensas.
- Protección integral contra inundaciones y acumulación de agua.
- Un sistema de drenaje francés de máxima confiabilidad para operaciones industriales.
- Durabilidad a largo plazo gracias a productos certificados internacionalmente.
Fabricación y garantía de calidad

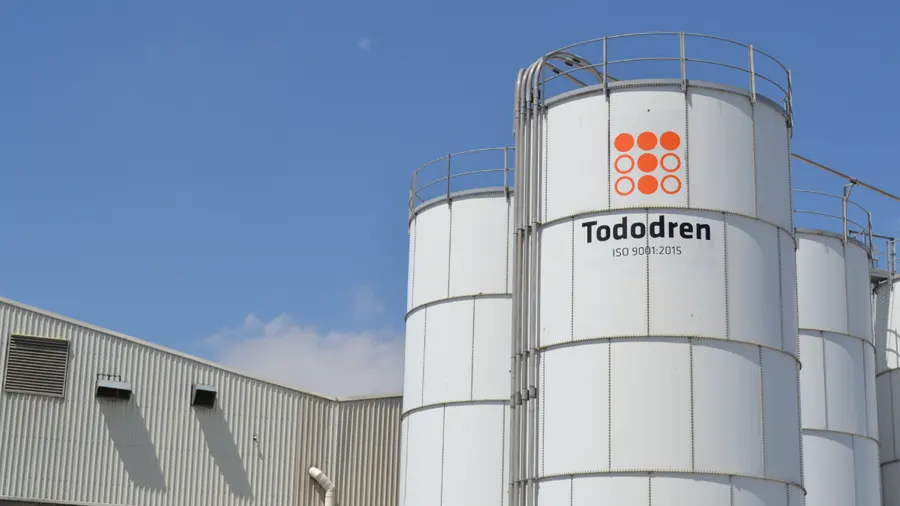

Todos nuestros productos de drenaje francés —el TDR Ultra Perforado, el TDR Ultra sin perforaciones y el TDR Geotextil— se fabrican en la Planta Tododren Huinala, en Apodaca, Nuevo León, bajo los más rigurosos estándares de calidad. Cumplen con normas internacionales como ASTM, AASHTO e ISO, garantizando la máxima confiabilidad y durabilidad para proteger tus estructuras por décadas.
Conclusión
El drenaje francés o dren francés representa la evolución natural de los sistemas de drenaje tradicionales. Con la combinación de TDR Ultra Perforado, TDR Ultra sin perforaciones y TDR Geotextil de Tododren, garantizas una evacuación eficiente de aguas pluviales y subterráneas, protegiendo tus inversiones contra daños por humedad. Si tu proyecto requiere un sistema robusto y confiable, nuestro equipo técnico está listo para asesorarte con soluciones personalizadas.
Preguntas frecuentes
¿Qué es un drenaje francés?
Es una solución de ingeniería civil para evacuar aguas subterráneas y pluviales de forma eficiente. Incorpora un sistema de filtración especializado con tubo perforado protegido por geotextil.
¿Cuál es la diferencia entre drenaje común y drenaje francés?
El drenaje francés incluye un sistema de filtración geotextil que previene obstrucciones, ofreciendo mayor durabilidad y mejor desempeño que el drenaje común.
¿Cuáles son los productos TDR Ultra para drenaje francés?
TDR Ultra Perforado para captación de agua, TDR Ultra sin perforaciones para conducción, y TDR Geotextil para filtración.
¿Qué normas cumplen los productos Tododren?
Cumplen normas internacionales: ASTM, AASHTO, ISO, NMX-E-241-CNCP y regulaciones CONAGUA para máxima confiabilidad.
